Стереофонический УНЧ TDA7057AQ

Стереофонический УНЧ собранный на TDA7057AQ
содержит два независимых мостовых усилителя мощности
низкой частоты (2 х 8 Вт).
Стереофонический УНЧ TDA7057AQ

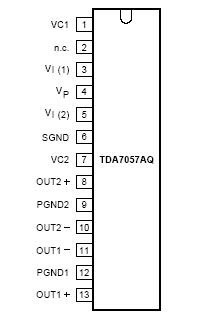

Цоколевка:
Стереофонический УНЧ TDA7057AQ


Назначение выводов tda7057aq

№ - Символ - Назначение
1. VC1 --Регулятор уровня звука 1
2. n.c. --Не используется
3. Vi(1) --Вход усилителя 1
4. VP --Напряжение питания (12-16 В).
5. Vi(2) --Вход усилителя 2
6. SGND --Общий (сигнальная земля)
7. VC2 --Регулятор уровня звука 2
8. OUT2+ --Положительный выход 2
9. PGND2 --Общий 2 (силовая земля 2)
10. OUT2- --Отрицательный выход 2
11. OUT1- --Отрицательный выход 1
12. PGND1 --Общий 1 (силовая земля 1)
13. OUT1+ --Положительный выход 1

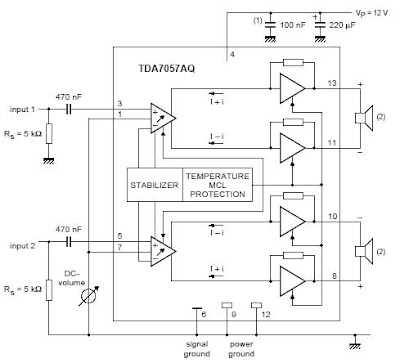

Структурная схема tda7057aq

Структурная схема tda7057aq



Использование tda7057aq в телевизоре TCL
(для увеличения щелкните по картинке)

Использование tda7057aq в телевизоре TCL


На практике, эту микросхему tda7057aq не получается проверить
на прохождение шумов при касании ножек входа УНЧ. Если на
1 и 7 ножки низкий уровень напряжения - будет полная тишина.

Ее работоспособность можно проверить подав на ножки 1 или 7
напряжение регулировки звука (например 5 вольт). Если звук
появился, хоть и не регулируемый - УНЧ рабочий.

Или еще для проверки УНЧ можно подать сигнал со скарта...


---------------------------------------
